• 匹配发动机：可配495、4100、4105、CA4D32等多种汽油发动机或柴油发动机。
• 输入功率：
• 输入扭矩：300N.M
• 重量：100Kg
• 注油量：3.5L
• 速比：

• １	２	３	４	５	Ｒ
  ５.０５６	２.５３４	１.５０９	１	０.７６１	４.５７５

产品设计先进、结构合理、全斜齿轮传动、可靠性高，噪音低，可配后置副箱；

五个前进档、一个倒档、一倒档采用滑动齿套，二三档采用锁销式同步器，四五档采用大容量惯性

锁环式同步器，换档灵活、操纵方便；

可选装多种手制动器，可配取力器；

采用远距离操纵或直接操纵方式；

可选配多种里程表速比。

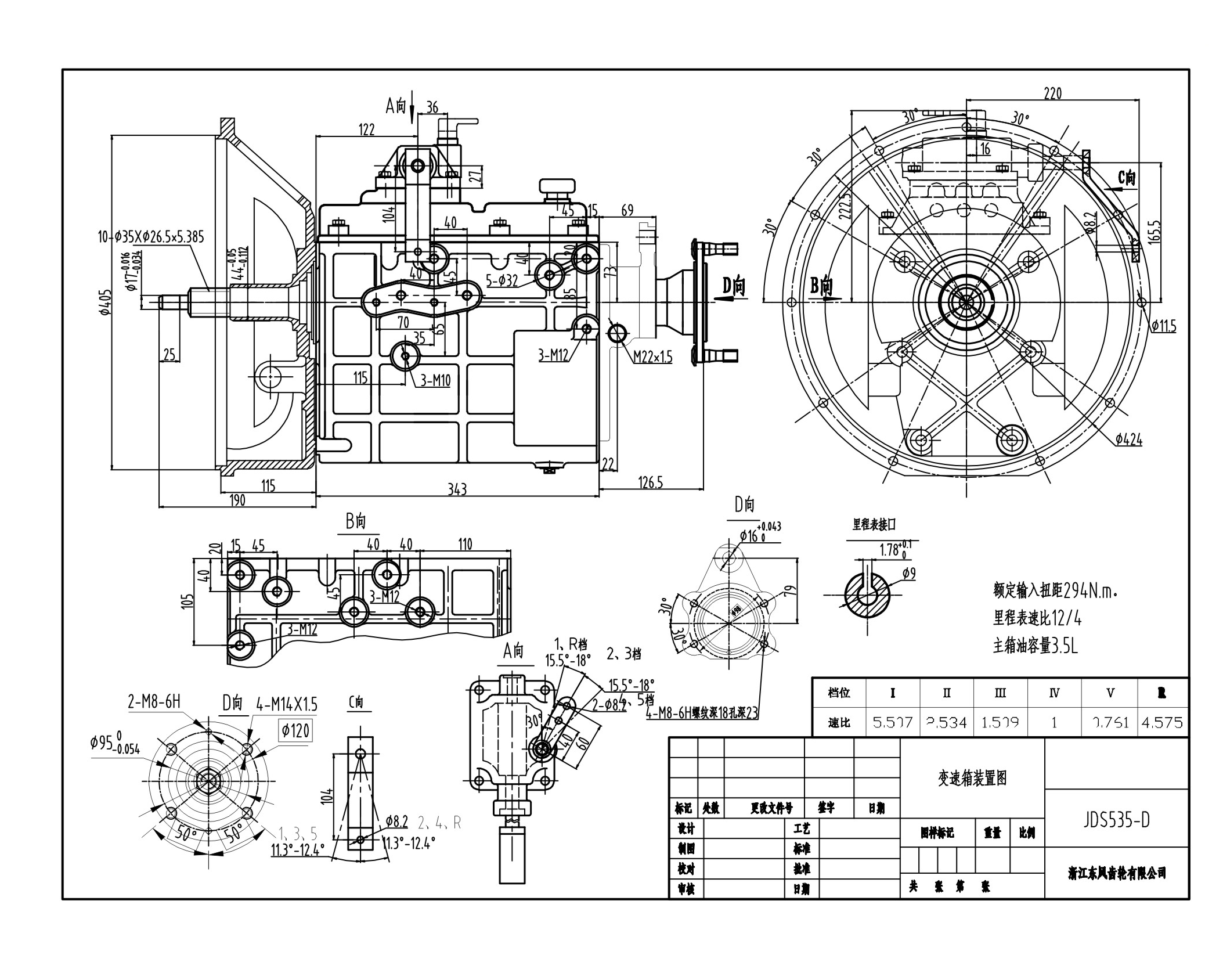

图纸下载

项次	材料代号		名称							规格
1	2800003004		第一轴总成							JD535-030B2
2	2001021013		第一轴							1700.35-031B2
3	3022002004		圆柱滚子轴承							NUP210EN
4	2801003004		第二轴总成							JD535-110B
5	2038021001		直接档锥体							1700Q08-137B
6	2012021003		第二轴							1700.35-105A
7	2015021002		主轴五档齿轮合件							1700.35-135C
8	2017021002		主轴三档齿轮							1700.35-131A
9	2018021001		主轴二档齿轮							1700.35-127A
10	2019021003		主轴一档齿轮合件							1700.35-110
11	2020021001		主轴倒档齿轮合件							1700.35-115
12	3040002004		四五档同步器总成							1700Q08-140A
13	3040001001		二三档同步器总成							1700.01-120
15	3022005021		滚针轴承							K58*65*30
16	2802003001		中间轴总成							JD535-040B
17	2002002004		中间轴							JD530HB-1701211
18	2007021001		中间轴五档齿轮							1700.35-053B
19	2005021002		中间轴三档齿轮							1700.35-051A
20	2009021002		中间轴常啮合齿轮							1700.35-056-I
21	2004021002		中间轴二档齿轮							1700.35-049A
22	2803003004		主箱上盖总成							JD535-210YQ
23	3016001011		主箱上盖壳体							535-6021A3
24	3005002002		一倒档拨叉							1700.01-252
25	3005011001		一倒档导块							1700.01-253
26	3005004001		二三档拨叉							1700.05-262
27	3005014001		四五档导块							JD535-7504161
28	3004002001		一倒档变速叉轴							1700.01-251
29	3004004001		二三档变速叉轴							1700.05-261
30	3004006001		四五档变速叉轴							1700.01-271
31	2806002015		远程操纵顶盖总成							JD530ZXDG-026(铝)
32	2807002004		分离轴承座总成							16Q07-02050A
33	2011021001		倒档惰轮							1700Q08-082B
34	3017002002		变速器壳体							JD528-025B
36	3027001001		倒档轴							1700.01-092A
37	3022002001		圆柱滚子轴承							NJ207E
38	3022002017		圆柱滚子轴承							NUP307EN
39	3022002006		圆柱滚子轴承							NUP2209EN
40	3019005014		二轴后轴承盖							1700Q08-151C(M10)
43	2808001002		突缘总成							JD530A-028YQ-030
44	3021001005		突缘							JD530A-028YQ
45	3045001002		离合器罩壳							16Q07-01015
46	3012001008		分离叉轴及分离摇臂总成							16Q07-02060B
47	3005006004		四五档拨叉							JD535-7504121
48	3005006005		四五档拨块							JD535-7500161
